Искажения в популярных проекциях.

(Выдержки из статьи)


И ArcInfo, и ArcView GIS способны отображать пространственные данные с координатной привязкой по широте и долготе в системе плоских координат x,y. Если не требуется высокий уровень пространственной точности, можно не преобразовывать данные в системы координат различных проекций. Однако, градусы широт и долгот не подходят для измерения площадей, форм, расстояний и направлений. Для точных измерений и расчётов расстояний пространственные данные должны быть спроецированы в подходящую систему координат.
Выбор оптимальной проекции для пространственных данных требует от пользователя как рассмотрения всех типов данных и объектов, которые должна содержать карта, так и учета ограничений некоторых частных проекций. Картографические проекции переводят данные из трёхмерного пространства на двухмерную поверхность. Поскольку этот процесс в действительности ещё несовершенен, одна или несколько характеристик трёхмерного пространства будут утеряны. Площадь, форма или расстояние на карте будут искажены. Выбор проекций для разных карт зависит от того, какие из характеристик необходимо сохранить, от масштаба карты, географического положения представленных на карте данных и формы картируемой территории.
Специалист по прототипам приложений компании ESRI Джон Грэйсон создал простые картосхемы для иллюстрации типичных искажений в типичных проекциях (см. рис. ниже). Кружки иллюстрируют теорию деформаций, которую Николас Аугуст Тиссо в девятнадцатом веке использовал для измерения деформаций, появляющихся в процессе преобразования проекций. Тиссо разработал Индикатрису - индикатор геометрических искажений, присущих разным проекциям.

Дополнительная информация по картографическим проекциям доступна в файлах Справки и документации к программным продуктам ArcInfo и ArcView. В ДАТА+ есть изданная ESRI и переведенная на русский язык книга «Картографические проекции, географическая привязка пространственных данных».

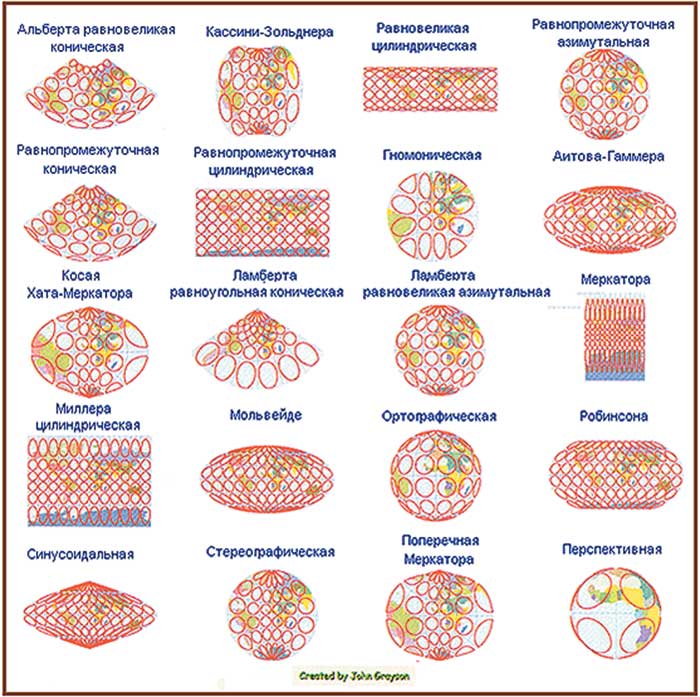

На этих картосхемах показаны искажения,
присущие популярным картографическим проекциям



Источник: http://www.dataplus.ru/
