Загрузка координат точек в GPS.



Для туристической деятельности загрузка большого количества точек в GPS задача не очень-то актуальная. Но в геофизике нам часто приходиться загружать координаты физических точек наблюдения в GPS приёмники. И количество этих точек ограничивается только памятью приёмника. До сих пор некоторые товарищи забивают точки в GPS просто руками! Мне в свое время пришлось забивать координаты 1500 точек в программу MapSource, на что у меня ушло около 3 суток. Сегодня это могу сделать за 5 минут. Далее попробую описать весь цикл этой не сложной процедуры.
Для того чтобы загрузить координаты точек в GPS необходимо иметь ряд программ:

1) программу для загрузки в GPS (MapSource, G7toWin, Waypont+, или любую другую, у кого какая есть. Я загружал используя и MapSource и G7toWin);

2) если пользуетесь географическими координатами, то нужна программа для перевода прямоугольных координат в географические (хотя можно загружать и те и другие);

3) любой текстовый редактор (Ultra Edit, TextPad, или другая) для заполнения шаблона.



Для начала необходимо имеющиеся у вас координаты точек (подразумевается, что они у вас в текстовом формате либо в виде таблицы Exell, т.е. в электронном виде) загнать в шаблон. Шаблон этот для географических координат выглядит так:




Сначала копируем шапку, которая будет приведена ниже, а затем располагаем, данные как описано ниже.

1) здесь первый столбец, содержащий букву W (waypoint) обозначает тип данных (в нашем случае точки);

2) в пятом (!) столбце пишем имя точек (мы в геофизике указываем номера пикетов как в примере), ((!) необходимо строго соблюдать расположение столбцов, так как в противном случае это вызовет ошибку при загрузке);

3) строго в 20 столбце ставим N (северная широта, или S южная) и пишем координату первой точки, как это показано на примере через пробел;

4) в 33 столбце ставим Е (восточная долгота или W западная) и также координату точки через пробел (между координатой и буквой N (E) пробел не нужен, см. пример);

5) в 46 столбце ставим дату, можно любую, например [Sun May 13 17:36:56 2007];

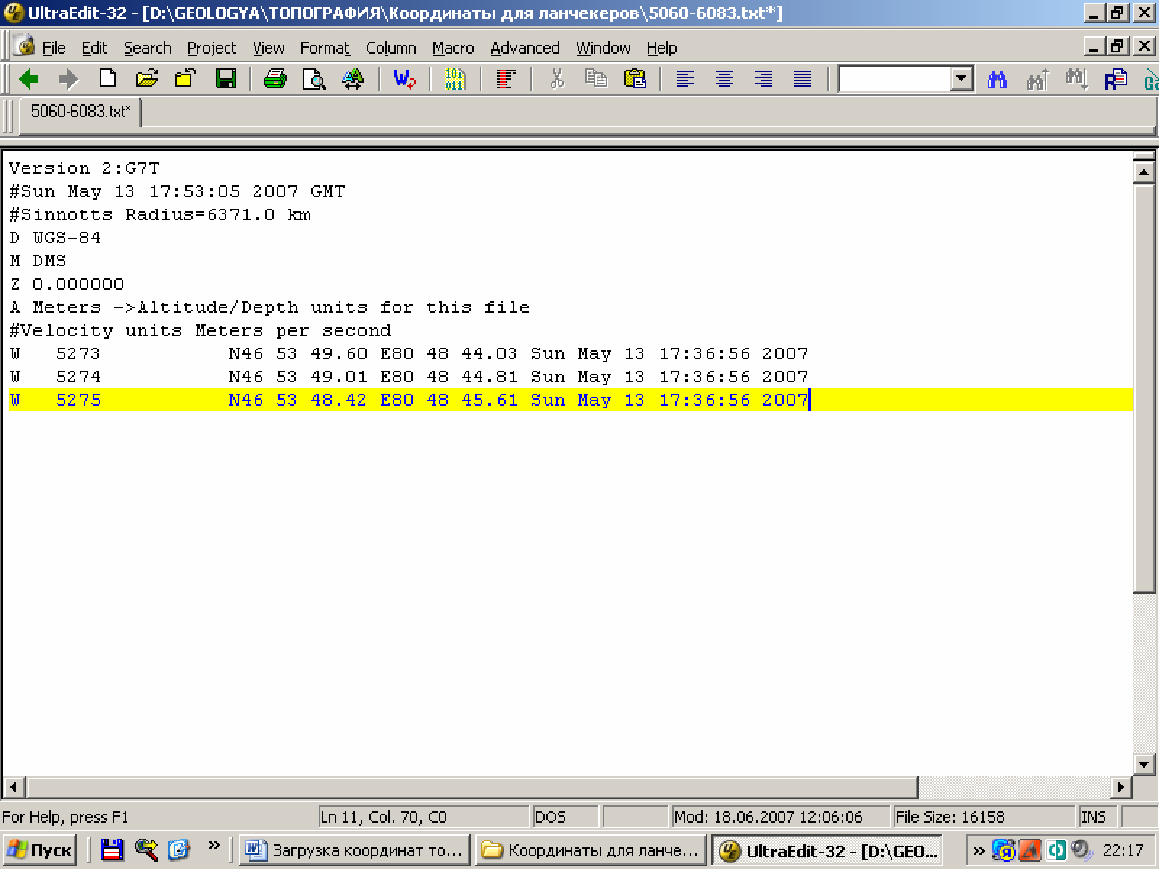

Должно получиться так:



Version 2:G7T

#Sun May 13 17:53:05 2007 GMT

#Sinnotts Radius=6371.0 km

D WGS-84

M DMS

Z 0.000000

A Meters ->Altitude/Depth units for this file

#Velocity units Meters per second

W 5273 N46 53 49.60 E80 48 44.03 Sun May 13 17:36:56 2007

W 5274 N46 53 49.01 E80 48 44.81 Sun May 13 17:36:56 2007

W 5275 N46 53 48.42 E80 48 45.61 Sun May 13 17:36:56 2007



Повторю, что необходимо строго придерживаться расположения столбцов и количества пробелов между ними, чтобы не было потом ошибок при загрузке.

Что обозначают данные в шапке описывать не буду. Поясню только, что можно использовать и любой другой Датум. Мы работаем всегда с WGS84, по этому другие я просто не пробовал. У кого будет желание и необходимость, пожалуйста экспериментируйте. Также кому это необходимо можно изменить единицы измерения высоты/глубины с метров на футы например. Тоже самое со скоростью.

Соответственно можно менять и дату, кому как больше нравиться.

Для загрузки прямоугольных координат используем другой шаблон:


Здесь все также, только есть отличия в шапке, и в расположении столбцов.

Не буду повторяться, скажу только, что имя точки пишем уже в 4 столбце, а в 20 указываем номер зоны. Соответственно дальше пишем прямоугольные координаты точек, и дату (см. пример).

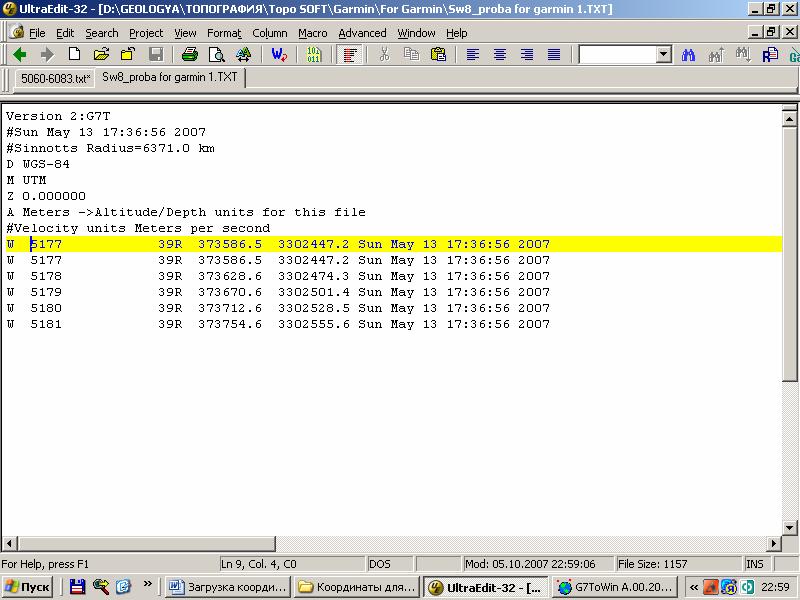

Выглядеть это должно так:



Version 2:G7T

#Sun May 13 17:36:56 2007

#Sinnotts Radius=6371.0 km

D WGS-84

M UTM

Z 0.000000

A Meters ->Altitude/Depth units for this file

#Velocity units Meters per second

W 5177 39R 373586.5 3302447.2 Sun May 13 17:36:56 2007

W 5177 39R 373586.5 3302447.2 Sun May 13 17:36:56 2007

W 5178 39R 373628.6 3302474.3 Sun May 13 17:36:56 2007



Разумеется, вписывать координаты точек в шаблон руками, нет смысла! Рекомендую копировать все координаты точек с вашего исходного файла, и вставлять его в шаблон в текстовом редакторе. Можно по столбцам. А уже затем располагать столбцы в указанном порядке. Проделав всё выше указанное, сохраняем файл в текстовом формате и можно приступать к загрузке.
Используем G7toWin. Простая в использовании программа, с понятным интерфейсом. Не требует установки. Свободно скачивается с Интернета.

Запускаем.

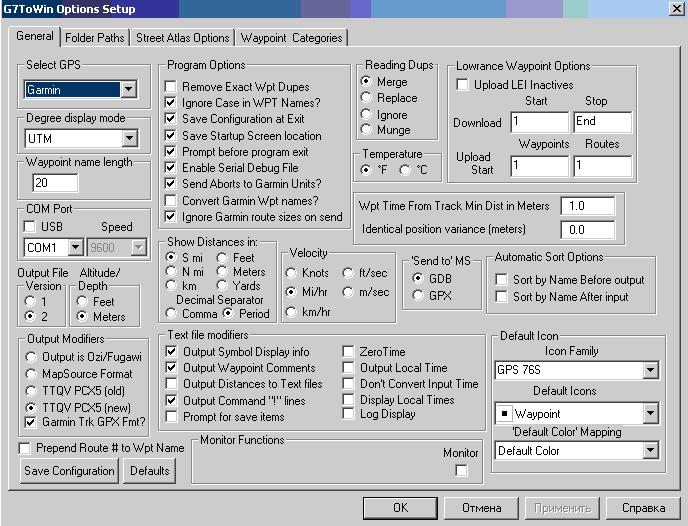

Сначала заходим File>Configuration... и видим такое окно


В пункте Select GPS выбираем тип GPS приёмника которым вы располагаете.

В пункте Degree display mode выбираем формат отображения координат.

В пункте Waypont name length указываем максимальную длину имени точек (кому сколько надо).

В пункте COM Port указываем порт, к которому вы подключаете ваш приёмник. Если это порт USB, то соответственно необходимо поставить "птичку" в этом пункте.

В пункте Default Icon нужно выбрать необходимый вам тип значков, которыми будут отображаться ваши точки в GPS приёмнике, и соответственно сам значок и цвет.

Остальные параметры можно выставлять на свой вкус и потребность.

Нажимаем Save Configuration и OK.

Заходим File > Datum... и выбираем необходимый вам Датум. Выбор большой.

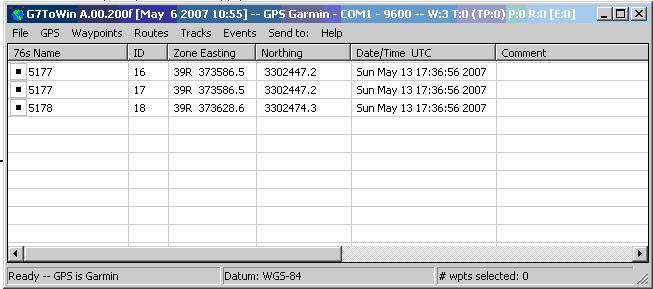

Заходим File > Open... и открываем файл в котором вы сохранили координаты ваших точек. Если все правильно то получится так:





Если нет то появится сообщение о том что вы неправильно расположили столбцы в текстовом файле который пытаетесь открыть. Будем считать, что все сделали правильно.

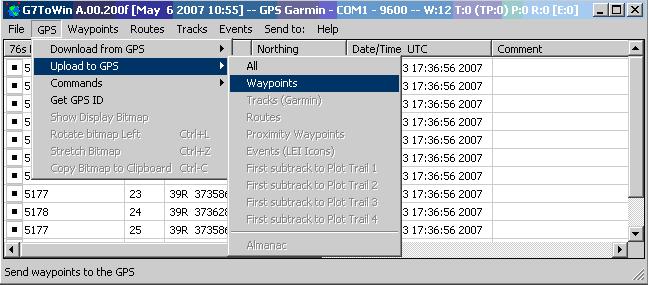

Заходим GPS>Upload to GPS>Waypont и видим такую картину:


Если все сделали правильно, то начнётся загрузка точек в GPS приёмник.

При работе с географическими координатами рекомендую, после того как вы откроете ваш файл в G7toWin сохранить его в формате *.wpt, а уже после этого открыв ваш новый файл с расширением *.wpt, загружать точки в GPS приёмник. Если этого не сделать то, в приёмнике перед именем точки будет стоять знак "-", и имя точки будет отображаться только при наведении на точку курсора. Почему это происходит не знаю. Возможно в других приёмниках этого не будет.



Как видите все довольно просто, а возможностей очень много. Таким же образом можно загружать и треки, и маршруты.



С уважением,

Гладилов Денис.



Дата опубликования: 10.10.2007
