Использование программы "CompeGPS"
(работа со спутниковыми снимками).


Содержание



Вступительное слово

CompeGPS Land

Первые шаги

Космические снимки

Искусство рисования

GPSMapEdit

Превращения

Доработка

Послесловие



Вступительное слово

Эта история началась с того что наша организация приобрела GPS-навигаторы (фирмы Garmin): Legend C и Legend.



Обе модели навигатора имеют поддержку векторных карт, что и послужило толчком к их активному поиску, а затем и собственному изготовлению. Но об всем по порядку.

Итак получив от начальства прибор и задание его освоить, я бросился в волны огромного информационного океана под названием INTERNET. "Поисковики" принесли богатый урожай, и скоро я сидел по уши погруженный в занимательное чтение. Вскоре более - менее разбирался в возможностях, преимуществах и недостатках то или иной модели. Но более всего заинтересовали карты, векторные карты которые чудесным образом перемещаются в нутро приемника, и начинают нести свою полезную службу.

Вновь десятки и сотни WEB страниц промелькнули перед глазами, скачаны десятки программ, и затрачены часы на освоение и эксперимент с сим программным обеспечением, забегая вперед скажу что большая часть мне совершенно не понадобилась, какую то часть я полностью удалил, какую то записал на болванки и отложил в долгий ящик, и совершенно небольшой группой продолжаю активно пользоваться по сей день.

Мои старания не прошли даром и я сделал несколько выводов:

1. Векторные карты доступны в сети INTERNET, их можно скачать бесплатно, например сайт: freemaps.ru или купить: "НАВИКОМ".

Качество бесплатных карт меня не удовлетворило:

• "рисованы" со старых топографических карт (1978 лохматого года и около того), то есть данные заведомо устаревшие

• по всей видимости "5-ти километровок", что не может дать высокой детализации

• качество привязки неудовлетворительное (каково вам, вот плывете вы по реке, а навигатор показывает что плывете вы по суше, а речка течет параллельно в 300-х метров, подобные ошибки и с дорогами, мостами...)

Плюс ее конечно в бесплатности, и в том что после небольшого редактирования, ее можно успешно пользоваться в качестве обзорной карты как в навигаторе, так и в компьютере.

Платные карты которые я видал были лучше так или иначе, но в любом случае детализация оставляла желать лучшего. Так я созрел до решения самому "рисовать" карту, интересовало меня чисто профессиональное применение, никаких Наполеоновских планов, территория заповедника и баста.

Началось время проб и ошибок,... но сделаны стоящие выводы:

• Получить векторную карту можно из растровой, для этого лишь нужно:

Отсканировать карту (нужен широкоформатный сканер, иначе придется "сшивать" куски, а это отрицательно повлияет на конечный результат).

Затем этот электронный скан качественно "привязать" в программе (нужны координаты не менее 3-х ключевых точек (хорошо различимых на скане: перекрестки, устья рек, мосты, вышки,...), а еще лучше иметь их дюжину, у вас их нет, что же вы сидите, бегом марш, на территорию с навигатором, собирать ключевые точки.

Все, прибежали отдышались. Уже предвкушаете вкус готовой карты, обождете, Если у вас базовые знания о системе координат и проекции? Если нет, то добро пожаловать на форумы, к знающим людям, без них у вас ничего толком не получиться, ведь карта и скан - российские (советские), а прибор "буржуйский", не поймут друг друга, однако. Хорошо, вы перелопатили тонны электронной литературы, и готовы идти дальше,... Внося нужные поправки привязываем карту, прекрасно теперь у нам растровая карта с географической привязкой, ею можно успешно и плодотворно пользоваться на компьютере, в навигатор она не полезет. Вывод один - векторизация. Есть несколько программ для ручной и полуавтоматической (автоматической) трассировки растров, например: Easy Trace.

Далее возник вопрос, "что векторизовать"?:

• скан "5-ти километровки", но в результате я получу примерно такую же карту, что бесплатно лежит на сайте

• Космические снимки. Идея хорошая, и хотя там нет названий, цифр, указателей,..., тем не менее они очень информативны.

Теперь вопрос где их достать, тут же ответ - Internet. Существует несколько сайтов с которых можно скачать (бесплатно и платно) снимки: черно-белые, цветные, с той или иной степенью детализации, более или менее "свежие",... Более того уже есть снимки с самой настоящей привязкой, то есть этот снимок будет показывать географические координаты того или иного объекта там изображенного, что снимает значительную часть работы с пользователя, бережет нервы и волосы что летят в случае неудачи. В любом случае эта привязка намного качественнее нежели привязка "от руки" даже если вы использовали сотню ключевых точек...

Далее, надо их скачать, а весят они например на сайте: zulu.ssc.nasa.gov около 100-300 Мб. А у меня обычный модем, как и у большинства российских пользователей. Бежать к более продвинутым друзьям, но и у них Internet не "халявный", и 200 Мб трафика обойдется мне в 300 руб. А если скачаю не тот кусок, или он окажется ч/б, "старым", "битым"...,то плакали мои денежки...

К счастью мне попалась программа CompeGPS. Она и позволила работать с вышеизложенными снимками, причем получает она их с разных сайтов, загружай любую какая нравиться и работай, насчет загружай я поторопился, с картами можно работать только в On-line, только отключились, все, в вашем распоряжении только те фрагменты снимка которые открылись, с ними и работаем, попытки сохранить их на "жестком" к успеху не привели. Тем не менее решив не рисковать, я рисовал со снимков прямо в этой программе, затраты на Internet я оценил в 500 руб, и контора эту сумму мне компенсировала, а полученная в результате векторная карта удовлетворила меня как по качеству привязки так и по детализации...

Итак необходим компьютер с подключением к сети INTERNET, небольшой набор программ: две основных - CompeGPS, GPSMapEdit, две вспомогательных: сGPSMapper, img2gps (эти две программки поработают у вас лишь несколько минут). Этого программного обеспечения достаточно что бы рисованная вами карта очутилась в навигаторе, полностью готовая к работе. Итак, начинаем знакомство...

P.S. Для удобства работы, желательно иметь компьютер помощнее, впрочем я с успехом начинал работу на машине с такой конфигурацией: Duron-750, объем оперативной памяти 256 Mb (DIMM), видео карта TNT-2 32 Mb. Но вскоре я пересел за Celeron-1700, 640 Mb (DDR), Radeon X700 - 256 Mb, это была вообще песня, работа пошла приятнее и быстрее...

CompeGPS LandCompeGPS Land

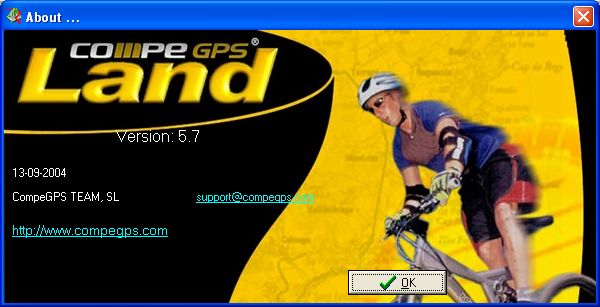

А вот и наша основная рабочая программа - CompeGPS Land.


Это программа обладает широкими возможностями, из уважения к читателю не буду перечислять, укажу лишь те, которые нам нужны в работе, а именно:

• Прямая работа с навигатором, можно "вытягивать" и "заливать" в прибор: путевые точки, треки, маршруты.

• Работа с различными космическими снимками с готовой привязкой (необходимо подключение к сети INTERNET )

Программа англоязычна, но тем не менее с ней легко работать, да и понадобится вам знание не более десятка English words. В работе достаточно надежна, особых "глюков" я не наблюдал. Тем не незаслуженно обделена вниманием пользователей, более распространены ее собратья: Google Earth и Google Earth Plus (обе имеют достаточно высокие системные требования, плохо подходят для обычного модемного соединения (Dual-up), частенько их сервер не работает, вторая программа - платная, а возможности первой - бесплатной хватает лишь на то что бы полюбоваться на красивую картинку, не более).
Версия CompeGPS Land 5.7 "весит" около 8 Мб, ее можно скачать в INTERNET-е. Программа не бесплатна, но какое то время вы бесплатно ей пользоваться (2-е недели кажется), опробовать так сказать, затем нужно зарегистрировать (купить)... Если "душит жаба", то в Internet-e ищите "лекарство".

Скачиваем программу, устанавливаем на компьютере и запускаем...

Первые шаги

Программа запущена, перед вами чистое окно, теперь нужно подготовить программу, настроить ее для под наши нужды...

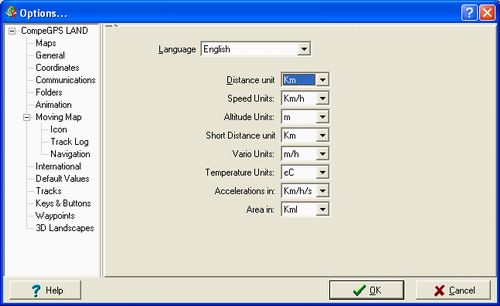

• Идем в раздел опций (File - Options)

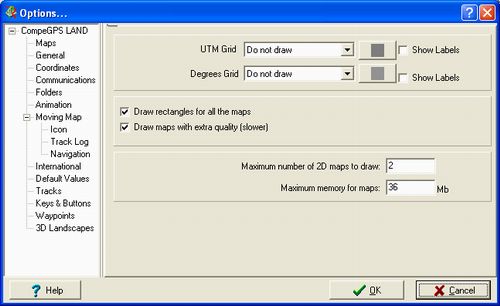

Выбираем вкладку Maps


В строке Maximum memory for maps ставим значение от 64 до 256 (эта функция выделения оперативной памяти под карту, если значение маленькое, то видеть вы будете лишь тот кусок карты что на экране, а ранее открытые соседние участки карты будут закрываться (белый фон)). Я на всякий случай также увеличил значение Maximum number of 2D to draw: до 16 (хуже от этого во всяком случае не стало).

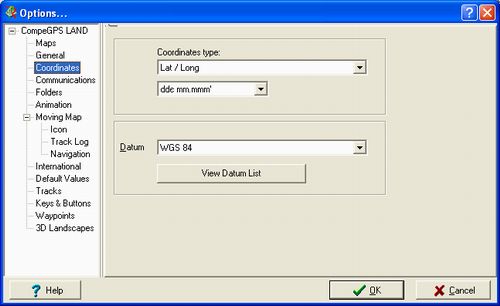

На вкладке Coordinates любуемся на значения по умолчанию (такие же как в навигаторе), в противном случае меняем под собственный интерес.

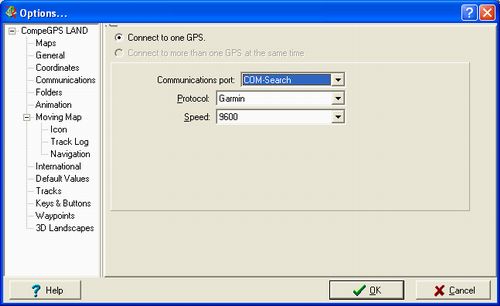

Переходим на следующую вкладку Communications, здесь все просто, если ваш навигатор соединяется с компьютером посредством COM - порта, оставляем как есть, если USB, то и выбираем Garmin - USB.

Далее прыгаем на вкладку International, здесь можно выбрать другой иностранный язык (русского нет), и прочие параметры для удобства работы (формат длины, скорости, площади,...)

Все основные этапы настройки закончены, торжественно нажимаем на галочку Ok, дабы сохранить наши изменения. Другие параметры меню вы можете менять по собственному вкусу.

Теперь идем дальше, выбираем в меню Maps пункт Download Internet map for this area (получить Internet карту этой территории)

Тут выскакивает маленькое окошко с замечанием First you need to load some kind of (tracks, waypoints...)

Программа просит ввести стартовую информацию (любой трек, путевую точку,...). Оно и понятно, придя в магазин вы просите карту, вполне уместен вопрос продавца, "карту какого района, страны,..."

Так и в этом случае, программа не знает что вас интересует: Америка, Россия, Китай,... Стоит вам к примеру ввести координаты вашего города, как программа будет знать с какой точки необходимо разворачивать карту.

Учимся вводить стартовые координаты (стартовую точку)...

Идем в меню Waypoints, и выбираем New Waypoint (новая путевая точка)

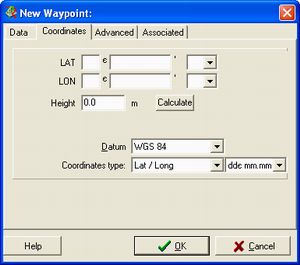

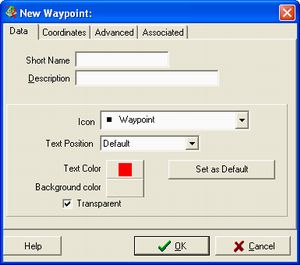

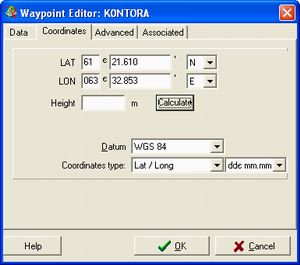

Появляется окошко

В строке Short Name, пишем название нашей точки (например "Мой дом", "Kontora"...), переходим на закладку Coordinates (правее Data)

В строках LAT (широта), и LON (долгота), вводим наши значения, обязательно открываем буковки N (северная) и E (восточная) и примерно видим следующую картину

Все жмем Ok, и любуемся на нашу точку одиноко стоящую на белоснежном фоне рабочего окна.

Космические снимки

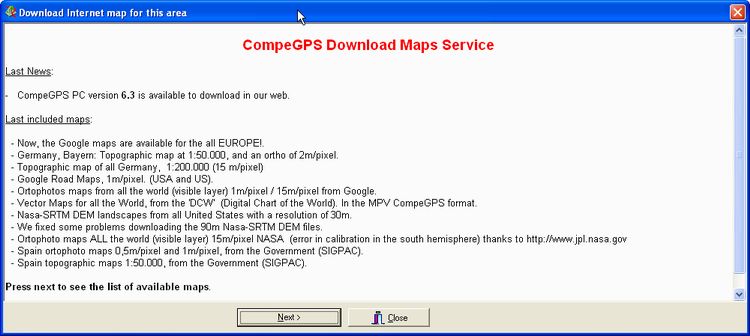

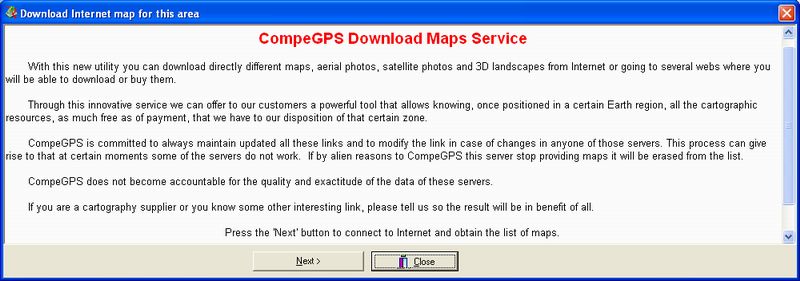

Повторяем попытку вновь получить Internet карты, стартовая точка есть, и теперь программе не в чем нас упрекнуть. Итак выбираем в меню Maps пункт Download Internet map for this area (получить Internet карту этой территории). И видим новое окно

Хотим - читаем, хотим - нет, нажимаем NEXT, дальше возможно следующее развитие событий:

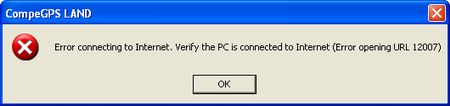

• Видим неприятное окно

То есть программа жалуется на отсутствие Internet-a, подключаемся к сети Internet, и повторяем попытку (см. начало этой страницы)

Появляется окошко

Можем не теряя времени (денег на оплату Internet) поспешно нажать NEXT, поскольку принципиально важной информации здесь не содержится.

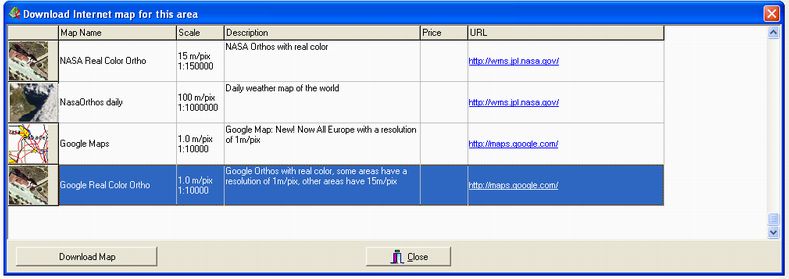

Появляется новое окно:

Это список карт предлагаемых программой для дальнейшей работы, в реальности не все сервера располагают информацией на нашу местность, я в работе пользовался исключительно одной картой - Google Real Color Ortho (последняя в списке). Нажимаем Download Map.

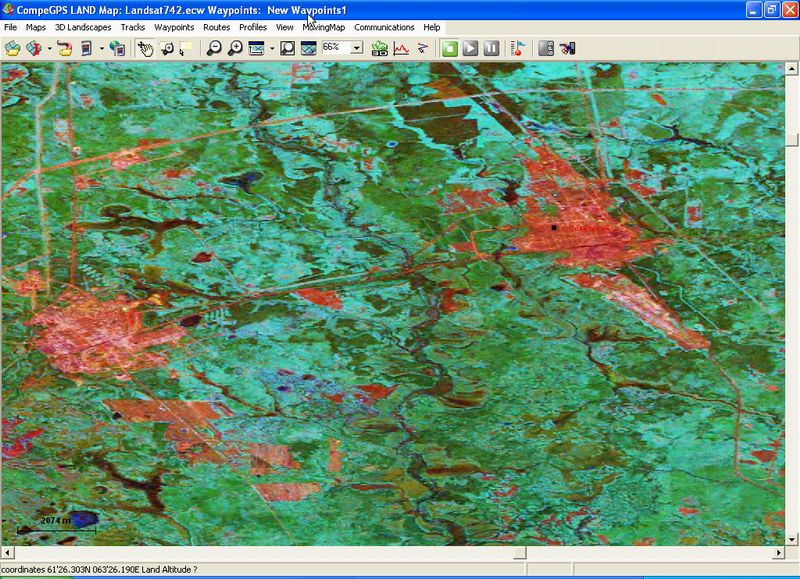

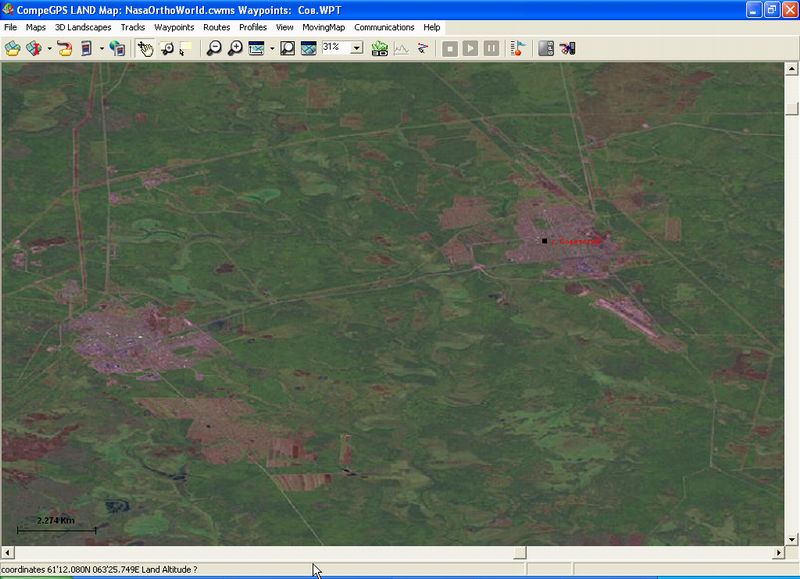

В качестве примера (альтернативы) приведу изображения других карт для этой же местности.

Сами выбираем с какой картой работать, впрочем почему с одной, можно и комбинировать, ведь каждая карта информативна по своему.

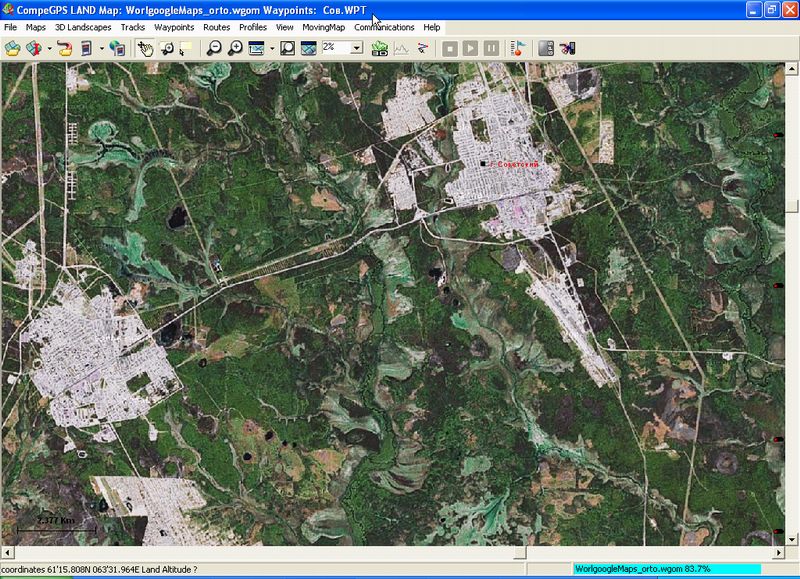

Я же остановлюсь на карте Google, и в дальнейшем буду рассматривать примеры на ее основе.

Важное замечание: В дальнейшем вам не пройдется вновь прибегать к такому большому количеству действий для открытия карты, достаточно будет после запуска программы и загрузки стартовых точек, треков. Просто пойти в меню Maps - Open a Map и в появившемся окне выбрать нужную карту

Начинается загрузка фрагментов карты, а мы начинаем непосредственно "рисовать"...

Искусство рисования

Начинаемся самый важный этап операции - а именно сбор информации.

Необходимо заранее определится что нас интересует. Поскольку для меня в основном актуальны водный путь и пешие маршруты, то необходима была карта рек. Для ходьбы важно расположение изб, дорог, профилей, ручьев, озер, стариц и болот... Я к примеру начал рисование с речной сети.

(первая линия у меня это русло самой крупной реки заповедника - Малой Сосьвы, затем к нему я "дорисовывал" притоки, работал по схеме "дерево"(от основания к вершине), то есть сначала крупные реки, затем русла рек поменьше, ручьи).

Идем в меню Track - Create and edit a new track

Указатель "превращается" в "крестик". Выбираем первую точку нашего будущего трека и нажимаем левую кнопку, ведем мышь дальше периодически надавливая ее левую клавишу, как только необходимый трек нарисован, щелкаем правой кнопкой мыши, все трек закончен. Примечание: Если ваш объект уходит за пределы экрана, то управляя кнопками направления на клавиатуре (стрелками), открываем необходимые участки карты и продолжаем срисовывать объект (чаще всего к этому приходиться прибегать при работе с рекой, дорогой, или крупными озерами, болотами)

Снова идем в меню Track - Create and edit a new track... и повторяем эту операцию необходимое количество раз.

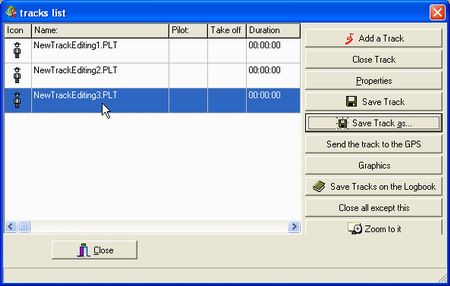

Итак к примеру мы срисовали русла наиболее крупных рек, теперь эти треки нам нужно сохранить. Идем в меню Track - Tracks List. Видим окно и список свежеиспеченных треков.

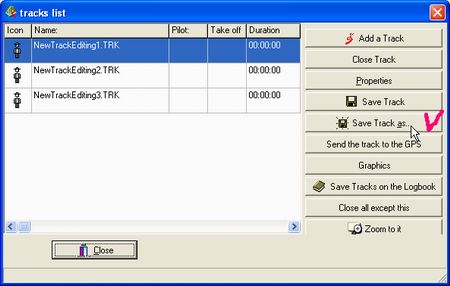

К сожалению программа GPSMapEdit не признает треков с расширение .TRK, но отлично понимает треки с расширением .PLT (возможно новые версии программы уже не страдают этим недостатком). Поэтому каждый трек сохраняем с расширением .PLT. Для этого поочередно выбирая треки в данном списке, щелкаем команду Save Track as...

В результате получиться следующая картина

Важный момент: рисуйте и сохраняйте треки по отдельности, т.е. сортируйте (например рисую реки, значит не отвлекаюсь на дороги, озера,... сохраняю все треки в папке "РЕКИ", далее если треков много и не получилась их обработать за одну сессию (при новом запуске программа опять начинает нумерацию треков с единицы), то создаем в этой папке дочерние папки (например "реки-2", "реки-3"...).

Рисуя каждый "художник" сам выбирает соотношение скорости и качества, покажу на примере.

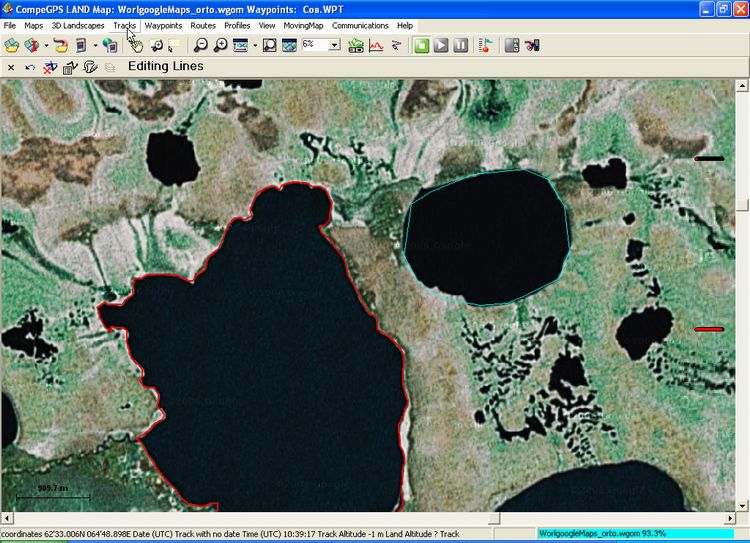

Левое озеро обрисовано качественно (красный трек), но на тщательность затрачено много времени, а правое (голубой трек) - очень быстро, но угловых точек (точки связывающие отрезки трека) мало, в результате менее точно передаются очертания водоема, и они неточно совпадают с береговой линией.

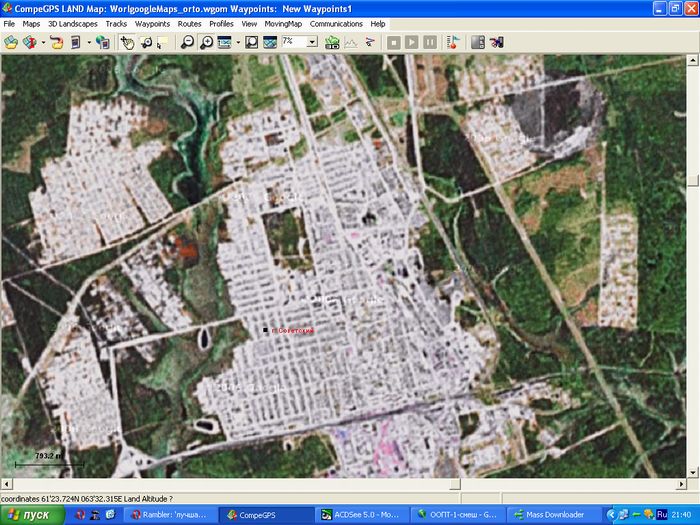

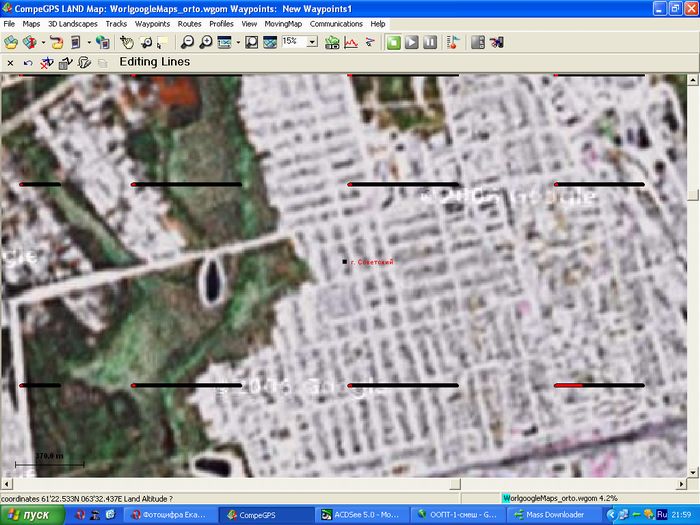

Другой момент, к примеру я хочу срисовать улицы моего города.

Но на картинке улицы маленькие, применяя инструмент лупа, увеличиваю картинку (если появляются сообщения об ошибке, то я загружаю модем например еще параллельно скачиваю музыку, и эти портящие картинку надписи не успевают появиться). в результате картинка не четкая, но ширины улиц вполне хватает чтобы их обрисовать (легче орудовать мышкой).

На этом этапе занимаемся сбором треков, правильным их сохранением, и сортировкой в разные папки. На первый взгляд кажется что работа очень тяжелая, отнюдь, она больше скучная и надоедливая, поэтому желательно посадить за эту работу человека усидчивого, терпеливого.

Впрочем я вручную обрисовал территорию заповедника и заказника, а это площадь более 500 тыс. га., и ничего нормально.

Хорошо треки мы собрали, а точки скажете вы. Во первых точечные объекты срисовать при таком разрешении нереально, ежели вы подобный объект все же обнаружили ("собственный дом", "офис"...), то делаем так, наводим указатель на объект, щелкаем правой кнопкой мыши и в новоявленном окне выбираем Create a waypoint here, далее вводим имя и жмем Ok.

(Или наводите указатель на сей объект, и взяв лист бумаги и ручку перепишите координаты этой точки, что отображаются в левом нижнем углу программы)

Точки программа сохраняет лишь в одном формате, непонятном для GPSMapEdit, но эту проблему мы рассмотрим и решим чуть позднее.

А пока собирайте треки (точки). Я к примеру рисовал так.

Сначала нарисовал русло реки Малая Сосьва (она примерно пополам делит территорию заповедника), затем дорисовывал правобережные объекты (сначала речки, ручьи, затем озера и старицы, потом и до болот дошел), затем загрузив все треки в программу, загрузил космоснимок, и посмотрел, не пропустил ли я чего, что пропущено дорисовал и сохранил в соответствующей папке. Затем то же самое сделал с левобережной частью заповедника. Также для удобства и вы можете условно разделить территорию (рекой, дорогой,...), и провести обработку по частям.

Теперь вновь вернемся к проблеме точек. К примеру вы собрали кучу точек со снимка (пусть это устья рек, мосты, перекрестки,...), далее мы подключаем навигатор и отправляем все это добро (точки) в GPS - прибор. Идем в меню Communications - Send Waypoint to the GPS

Если все прошло нормально, в приборе они должны появиться. Далее с навигатором идет ПО (программное обеспечение) - программа MapSource, там мы выкачиваем наши точки из навигатора и сохраняем их (этот формат понятен для программы GPSMapEdit). Сам я подобную операцию не проводил, но другие пользовались навигатором в качестве "посредника".

Итак можно сделать вывод: CompeGPS хороша для срисовывания объектов с космоснимков в виде треков, треки нужно сохранять, каждый вручную, задавая соответствующее расширение, что не удобно. MapSource - хорош для операций с навигатором, и что немало важно сохраняет всю информацию в формате понятном для следующей нашей программы GPSMapEdit.

GPSMapEdit

Вот и вторая наша основная программа

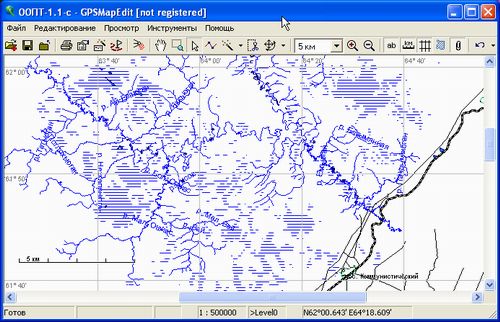

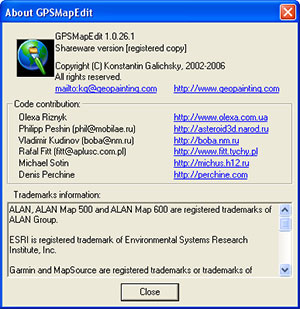

Знакомитесь GPSMapEdit (версия 1.0.26.1)
Представляет собой как видно из названия, редактор векторных карт, программа русифицирована, достаточно проста, и в тоже время функциональна. Программу платная, однако ее возможности в незарегистрированном виде с лихвой покрывают наши запросы. Ее легко можно найти и скачать в Internet-е ("вес" ее очень мал).

Опять же повторюсь, мы не будем рассматривать все возможности этой программы (я не энциклопедию пишу), только те моменты которые нам необходимы, и ничего лишнего. Подробные описания этой программы и ее возможностей есть на сайте "В дорогу, народ!".

Превращения

Итак у вас есть первые треки, и вам не терпится преобразовать их в линии и полигоны.

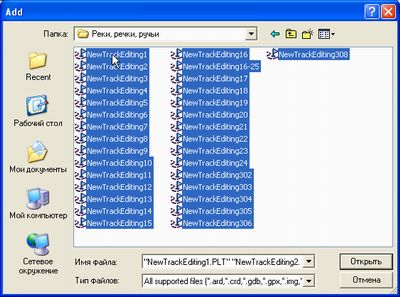

Что же начнем. Я вас просил заранее рассортировать треки, и к примеру я нарисовал кучу треков и они у меня хранятся в папке "Реки, речки и ручьи".

Запускаем программу GPSMapEdit, и выбираем значок , или идем в меню Файл - Открыть (или Добавить), находим путь к нашей папке, и выбираем все треки в ней содержащиеся (для чайников: удерживая нажатой левую кнопку мыши, ведем указатель до полного "захвата" списка файлов

И команда Открыть. Видим следующее

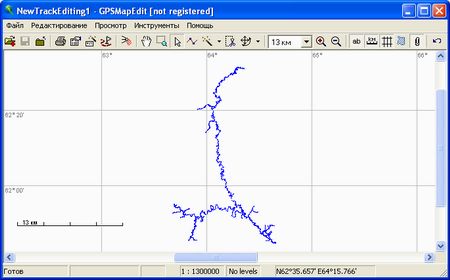

Это наши треки которые мы нарисовали в прошлый раз. Теперь их надо превратить в линии. Делаем...

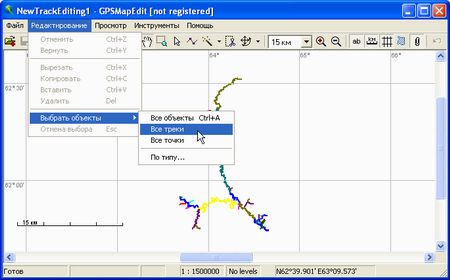

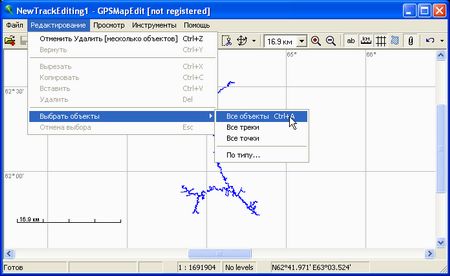

Идем в меню Редактирование - Выбрать объекты - Все треки

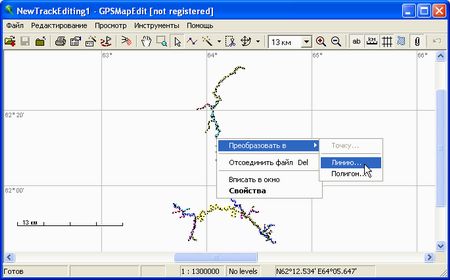

Треки выделились (появился пунктир). Переключаемся на указатель , наводим на трек и нажимаем правую кнопку мыши. Появляется меню, и выбираем Преобразовать - в Линию.

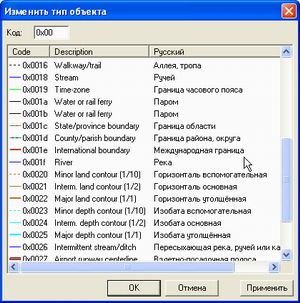

Вылетает окно.

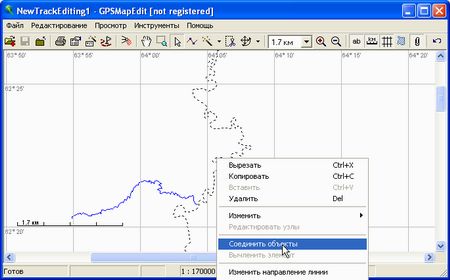

Выбираем что по душе (Я выбрал Река). Нажимаем Ок. Глядим на картинку, вроде ничего не изменилось, поверьте - изменилось, просто из за треков изменений не видно. Убираем их.

Меню Редактирование - Выбрать объекты - Все треки (см. выше, мы это уже делали)

Закончив сию операцию нажимаем Delete (на клавиатуре). И видим...

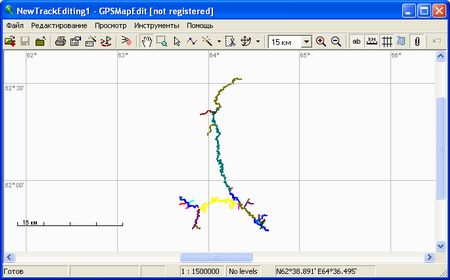

Это и есть векторные элементы. Еще чуток и все будет готово. К примеру у меня река состоит из двух обрывков (ранее треков), соединяем. Находим место разрыва, и выделяем его в рамочку (ведем мышью удерживая левую кнопку). Все полностью река окрасилась в пунктирную линию, нажимаем правую кнопку мыши, и выбираем Соединить объекты

Если нужно разделить линию, то есть обратная команда Вычленить элемент (дополнительные операции вы можете изучить сами). Повторяя вышеизложенное вы можете аналогично другие треки превратить в линии (дорога, профиль,...) и полигоны: озера и старицы перегоняем в полигоны - водоем, треки болот перегоняем в полигоны - болото.

Идем дальше...

В итоге у вас получилась более менее полная картина, но дело в том что эти линии и полигоны сохранили свои старые имена, оставшиеся от треков (не верите щелкните дважды левой кнопкой мыши на любом из объектов, из окна вы видите длинное имя по сути путь предыдущего трека). Менять их вручную дело утомительное. Делаем так. Меню Редактировать - Выбрать объекты - Все объекты

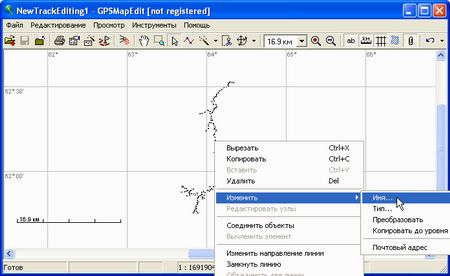

Затем наводим указатель и вновь жмем правую кнопку мыши, в меню выбираем Изменить - Имя.





Появляется окошко (пустое, но клавиша Ок не активна)





Набираем любую цифру, букву, или слово, и тут же все стираем, кнопка Ок активна, жмем ее.





Все теперь все объекты не имеют имен. Позже мы раздадим им имена.

Теперь еще один важный момент. Я рисовал треки со снимка Google, затем получив карту, я наложил реальный трек (движение на лодке по реке), в результате увидел

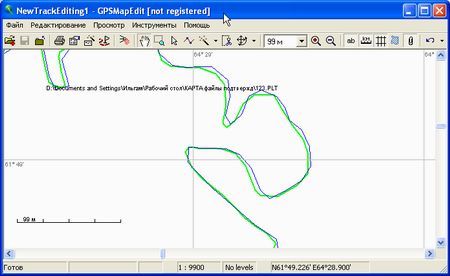

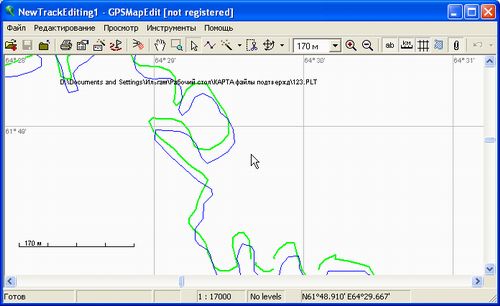

Явное расхождение оригинального трека с прибора GPS (зеленый) и реки (синяя) полученного из трека нарисованного нами в CompeGPS (Разница небольшая метров 80, тем не менее). Толком объяснения я не знаю, но думаю дело в проекции, мы оставим умные словечки и будем ситуацию исправлять.

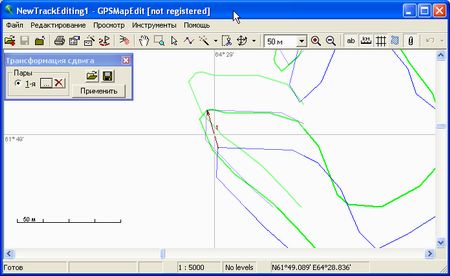

Итак находим и нажимаем инструмент Трансформировать (по умолчанию там стоит команда Сдвиг, если нет то выбираем ее ) Появилось окошко





И курсор наш превратился в "прицел", берем поворот речки, жмем левую кнопку мыши (картинку лучше увеличить , дабы не промахнуться). На месте нажатия появилась цифра 1, и на прицеле тоже, удерживая левую кнопку ведем нашу "речку" к реальному треки, до максимального единения (совпадения), картинка двоиться ничего страшного, продолжайте, в итоге





Жмем Применить. И любуемся





Если что то не так, подгоняем (снова кнопка Трансформировать, и далее...). В конце удаляем ставший ненужным трек и сохраняемся

Теперь все объекты (в данном случае реки) хорошо стыкуются с реальностью, но у меня кроме рек есть озера, старицы, болота,... и впредь в перспективе возможны дорисовки со снимка. Что делать?

Мой совет:

• Все треки храним в разных папках: "Реки", "Озера", "Болота", "Дороги",... (пусть в этих папках будут и дочерние папки с дорисовками, дополнениями). Так меньше проблем с преобразованием: реки и дороги - это линии (причем разных типов), Болота и озера - полигоны (тоже разных типов) и т.д.

• В новом окне программы раскрыли к примеру треки озер, преобразовали в полигоны - озеро, а треков реального движения по кромке озера - нет, выход:

а. Провести трансформацию на глаз (сместить на С-С-З на 80-100 м)

б. Снова открыть оба трека реки (рисованный и настоящий GPS-овский), преобразуем рисованный трек в линию река, и снова проводим трансформацию (стыковку), вместе с линиями рек у вас перейдут в правильное положение и полигоны озер. Линию река и настоящий трек реки убираем, а смещенные полигоны озер сохраняем в файле "Озера.mp"

• Тоже делаем и с треками болот, дорог,... и всеми другими последующими дорисовками, дополнениями сделанными с данного космоснимка. Даже если это единичный ручей, болотце, озерко: храните эти два трека реки (рисованный и настоящий) в отдельной папочке и не ленитесь использовать их для коррекции.

(Корректировать нужно только те обьекты (треки) которые вы срисовали с космоснимка.)

• А затем все просто, открываем файл "Реки.mp", добавляем (помните эту кнопку ) файл "Озера.mp", и т.д. и в результате получаем полную картину (прекрасную не правда ли?), и называем ее "Все.mp".

Нет еще не все. Вернее все но на этом этапе, а осталось совсем чуть - чуть.

Полезное замечание: я уже трансформированные (смещенные) карты (то есть где реальный трек совпадает с реальным руслом реки, дорогой,...) помечаю буковкой "С" (сдвиг произведен): "Реки-с.mp", "Озера-с.mp",... "Все-с.mp"

И еще получив векторную карту я проверял ее, как брал наиболее свежую, наиболее детализированую бумажную карту, и сверял: сверял устья рек, ручьев, расположение озер, стариц,..., а также вносил имена.

Не знаете как это делается? Учимся...

Выбираем указатель , и дважды щелкаем (левой кнопкой мыши) интересующий нас объект.

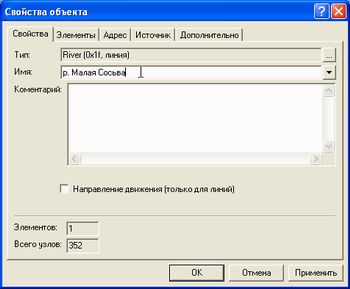

Появляется окно, там в строке Имя, даем название нашему объекту, и жмем Ok





Подобную операцию проводим с реками, озерами,...





Доработка



В результате мы получили векторную карту в польском формате (так программа сохраняет по умолчанию)





Польский формат - это фактически текстовый формат (откройте к примеру файл Реки-с.mp в блокноте и сами в этом убедитесь). Но навигатор "польского" не понимает, ему нужен имидж файл .img. Будем его получать.

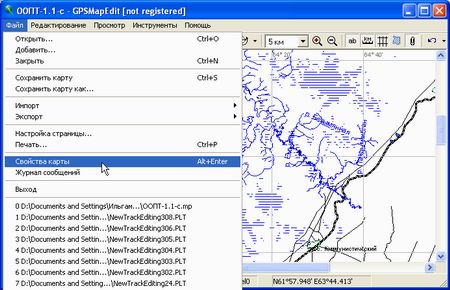

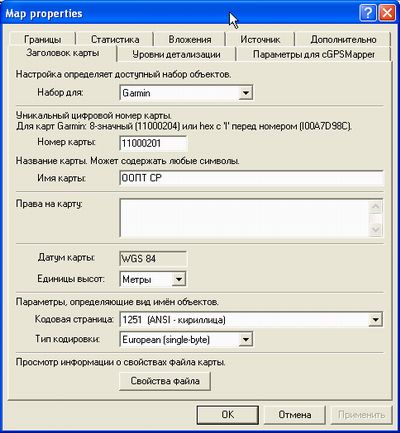

Для начала идем в меню Файл - Свойства карты.

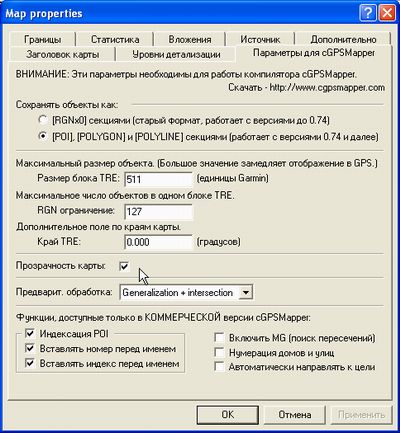

Появилось окно





В строке Номер карты ставим любое 8-и значное число (в навигатор можно залить сразу несколько карт, например: "Р-41.img " (обзорная),
"ООПТ-1.1-с.img" (рисованая мною карта ООПТ Советского района), "ЗМУ-2006.img " (зимний маршрутный учет), и т.д., эти карты обязательно
должны отличаться номерами). Имя карты вводим любое имя. Далее можно перейти на вкладочку "Параметры для GPSMapper".





и поставить галочку в позиции Прозрачность карты. В будущем вам возможно придется сходить на вкладочку Уровни детализации, но пока в этом необходимости нет. Жмем Ок.

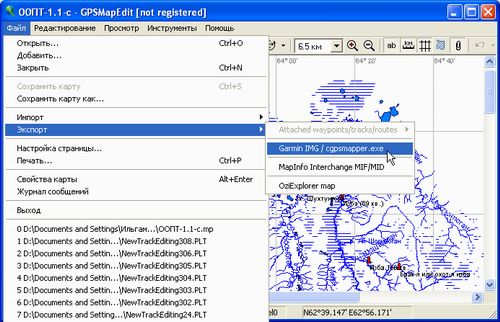

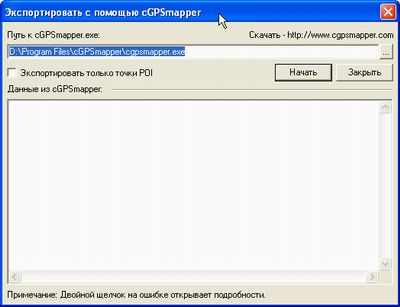

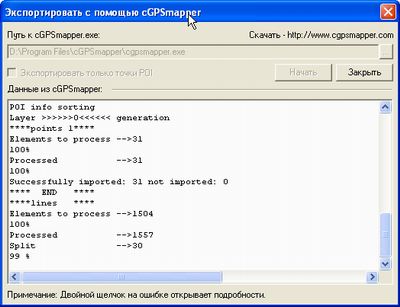

Теперь наша задача преобразовать файл MP (польский формат) в IMG (имидж файл понятный навигатору). Скачиваем из Internet-a программку сGPSMapper (вес 750 Кб), устанавливаем ее. Идем опять в окно GPSMapEdit, меню Файл - Экспорт - Garmin IMG / gpsmapper.exe




Если программа возмущается, не находить установленного вами GPSMapper-a, ведем ее по папкам и указываем рабочий файл. Но как правило все идет как по маслу. Появляется окно с предложением выбрать место его сохранения и имя будущего файла (и что особенно приятно с расширением .IMG).

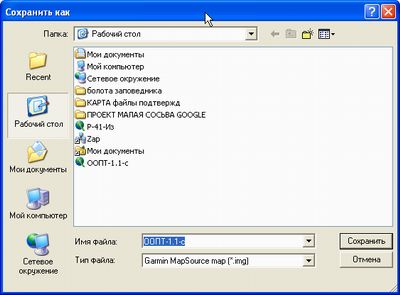

Жмем Сохранить





Далее Начать. Процесс начался (если вы все сделали правильно).

Замечание: программа не сразу начинает работу, иногда думает минуту - другую, подождите немного...





Вскоре (насколько скоро, зависит от мощности компьютера, и веса исходного файла) мы должны узреть это...





Жмем OK и идем смотрим на наш новоиспеченный файл. Теперь нужно отправить его в навигатор.

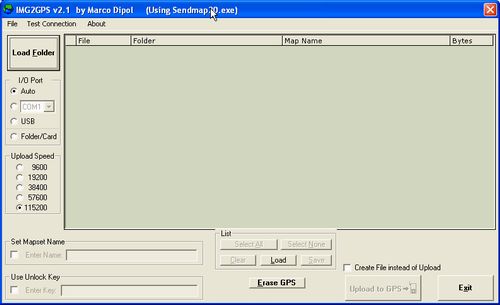

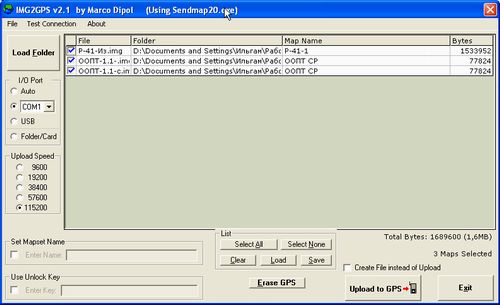

Устанавливаем программку img2gps. Запускаем ее. Видим...





В зависимости от соединения GPS прибора и компьютера выбираем USB, COM (1 или 2). Если выбрали порт COM то уменьшите скорость с 115200 до 57600 (переставьте галочку).

Теперь жмем кнопку  (Load Folder) и выбираем путь к нашему IMG файлу. В большом окне появляется список IMG файлов, выбираем (ставим галочку) те файлы которые хотим видеть в навигаторе.





Кнопка активна, жмем ее. Процесс передачи файла пошел. (это видно по черному окошку программы где в процентах отображается ход передачи, и по самому навигатору (на экране символика и надпись о приеме данных)). Важное замечание. Если у вас в навигаторе до сего момента есть другие карты (нужные вам), выкачайте их при помощи программы GPSDaemon (принцип обратный программе IMG2GPS), иначе находящиеся в приборе карты затрутся (исчезнут) при передаче новых файлов (карт).

А потом карты (те которые были в навигаторе и те которые вы создали сами) всей кучей заливаем в прибор.

Вот и все. Успешного использования...





Послесловие



Спасибо что дочитали до конца. Я буду рад если сие пособие вам реально поможет. Возможно более опытные "картографы" и возразят мне, для них это малоэффективная детская игрушка, напрасная трата сил и времени. Я согласен, на сей момент я возможно не стал бы вручную рисовать все эти реки, озера, болота,..... придумал бы что ни будь более "автоматическое", но год назад, для меня это было хоть и трудоемким, утомительным делом, но я четко видел логику всех действий, и сразу получал наглядный результат.

Этот метод хорошо подойдет новичкам, желающим самостоятельно обработать тот или иной участок космоснимка, и в результате получить векторную карту. Я то крайней мере не жалею, на обработку площади примерно в 230 тыс. га. (территория заповедника) у меня ушло 30 - 35 часов (из них 20-25 в Internet-e (то есть срисовывал треки со снимка)). Быстро это или медленно решать каждому.

Скорость или качество? Наиболее важные объекты: русла рек, близкие к кордонам: старицы, озера, болота,... я рисовал достаточно тщательно, другие объекты наиболее удаленные, я рисовал "спустя рукава". Но собственно какая разница если озеро круглое (по форме), а у меня оно больше напоминает квадрат (ну 4-е угловых точки), ведь оно там есть, и примерно оно такое (по площади). Возможно скоро прогресс прыгнет далеко вперед, как в отношении возможностей самих навигаторов, так и карт для них, а на ближайшие 2-3 года эта карта меня полностью удовлетворит.

Уважаемый читатель, раз ты избрал сей метод, значит у тебя есть возможность выхода в сеть INTERNET. Российская, русскоязычная часть его активно развивается, я сознательно не даю ссылки на те или иные сайты разработчиков, файловые архивы, форумы и статьи, по той элементарной причине что они могут устареть морально, либо вообще уже не существовать.

Пользуйтесь друзья поисковиками (Rambler, Яndex, Google,...), и вы найдете ответы на свои вопросы.

Удачи!



Слова благодарности хочу выразить:

Васину Александру Михайловичу - за понимание, поддержку и компенсацию затрат.

Заказнику "Верхне-Кондинский" (в лице Воробьева Валерия Николаевича) - за новые идеи, стимуляцию, критику и помощь.

Природному парку "Кондинские озера" (в лице Сташкевича Леонида Федоровича и Беспаловой Татьяны Леонидовны) - за ценные замечания и финансовую поддержку.

Славным ребятам из Новосибирска за замечательную программу SunRav BookEditor.

Спасибо всем.



Научный сотрудник заповедника: Ильясов И. Я.



Сентябрь 2006 г.
